水力旋流器簡介

　　FX水力旋流器的柱錐段長度比例及溢流管插入深度合理，分級效率更高，水力旋流器采用漸開線給料方式，可以減輕物料進入旋流器時因突然發(fā)散而產生的紊流，漿體在旋流器內部的運行平穩(wěn)，從而提高旋流器的分離性能，減輕物料對給礦箱的沖擊磨損。結構設計合理，分級指標較高，指標波動較小。

水力旋流器工作原理

　　水力旋流器主要是離心沉降，當待分離的兩相(或三相)混合液以一定壓力從旋流器給料口進入旋流器內后，產生強烈的三維橢圓型強旋轉剪切湍流運動。由于顆粒的密度不同，其受到的離心力、向心浮力、流體曳力等大小不同，受離心沉降作用，大部分粗顆粒(或重相)經旋流器底流口排出，而大部分細顆粒(或輕相)由溢流管排出，從而達到分離分級的目的。礦漿在壓力作用下經給礦管沿柱體切線方向進入殼體，在殼內做回轉運動，礦漿中的粗顆粒(或密度大的顆粒)因受到較大的離心力而進人回轉流的外圍，并同時隨礦漿流向下流動，最終由底部沉砂嘴排出成為沉砂;細顆粒所受離心力較小，處于回轉流中心并隨液流向上運動，最后由溢流管排出成為溢流。

　　水力旋流器結構設計獨特，采用多段式柱體復合結構，可根據(jù)需要增減柱體高度，若高度增加，溢流細度提高，可達10微米左右;并且每個直徑都有獨特的筒體長度和錐角組合，可在最小的總旋流器長度情況下達到最大的切線速度，從而增大物料的離心力，提高分級效率。

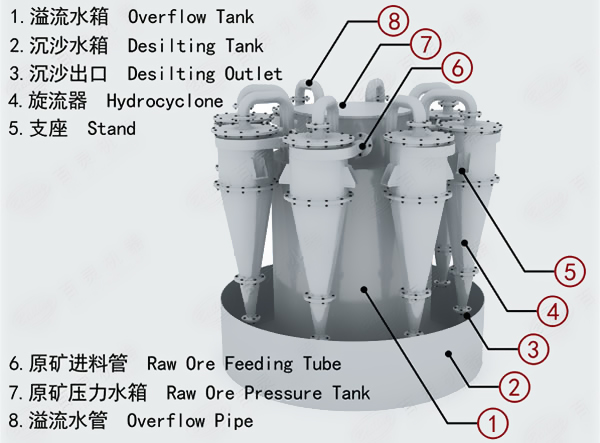

　　水力旋流器下部是圓錐形殼體，上部連接圓柱形殼體。圓柱形殼體上口封死，中間有一層底板，底板中央插入一短管溢流管，在底板下部沿圓柱形殼面的切線方向連接有給礦管口，在底板之上沿殼體切線方向連接有溢流排出管口，錐體最下端有可更換的沉砂排出嘴。水力旋流器多用耐磨鑄鐵制造，為減低殼體內壁的磨損速度，還常用輝綠巖鑄石、耐磨橡膠等耐磨材料作襯里。

水力旋流器技術參數(shù)
