高嶺土浮選法除雜的選礦工藝有三種方法：1、清除高嶺土中的鐵、鈦礦物雜質(zhì);2、清除黃鐵礦雜質(zhì);3、與石英等脈石礦物的分離，其具體內(nèi)容如下：目前我國高嶺土礦點有700多處，對200處礦點探明儲量為30億噸，礦點較為分散。高嶺土在造紙、陶瓷等工業(yè)中有著重要用途。通過浮選法可以清除高嶺土中的石英、鐵、鈦等雜質(zhì)。

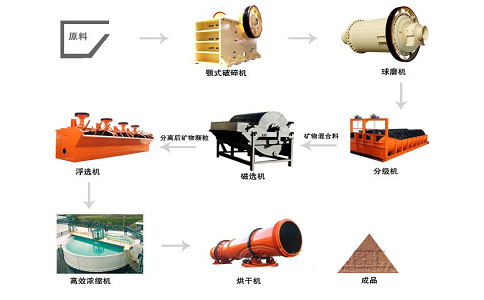

高嶺土浮選除雜的選礦工藝如下三種方法：

　　1、清除高嶺土中的鐵、鈦礦物雜質(zhì)

　　采用反浮選法，用酸銨抑制高嶺土，用脂肪酸類(或石油磺酸鹽類)捕收劑捕收鐵(Fe2O3)、鈦(TiO)雜質(zhì)。如果鐵、鈦雜質(zhì)粒度微細，則可采用載體反浮選法。載體可采用方解石粉(CaCO3,-320目)攜帶微細粒鐵、鈦雜質(zhì)上浮。上浮的泡沫產(chǎn)品廢棄，槽中產(chǎn)品為高嶺土精礦。載體可以重復(fù)使用8~9次。在適當(dāng)?shù)臅r候，把泡沫與載體分離，再重新利用。若無必要，有時也不進行分離就加以廢棄。浮選時的pH值為9。

　　2、清除黃鐵礦雜質(zhì)

　　有時高嶺土中的鐵雜質(zhì)是以黃鐵礦的形式存在，在這種情況下，用六偏磷酸鈉作為分散劑，用黃藥浮去黃鐵礦。

　　3、與石英等脈石礦物的分離

　　采用正浮選選礦法，用十二胺、三乙醇胺、吡啶作為高嶺土的捕收劑，用木質(zhì)素磺酸鹽抑制石英等硅酸鹽礦物，也可以抑制鐵礦物，pH值控制在3~3.1,礦漿濃度為10%左右。這種方法的缺點是泡沫發(fā)黏，不易控制，應(yīng)尋求更有效的分散劑。

　　高嶺土含鈣達標就好了，一般高硅低鋁成分時還要看鈣指標，鈣多耐火度會更低的。同時還要看鈦指標，主要影響白度。白度是高嶺土工藝性能的主要參數(shù)之一，純度高的高嶺土為白色。

　　以上內(nèi)容就是高嶺土浮選法除雜的選礦工藝，更多高嶺土選礦工藝或高嶺土選礦技術(shù)與高嶺土選礦設(shè)備請咨詢昆明昆重礦山機械。
